6040型脉冲发生器提供优越的性能特点。例如，频率的定时精度为0.01%，延迟和宽度的定时精度为0.2%，这对于脉冲发生器来说是不寻常的。25ps的触发抖动提供了通常只与最好的数字延迟系统相关联的同步能力。插件模块允许您选择当前需要的输出配置。
前面板界面

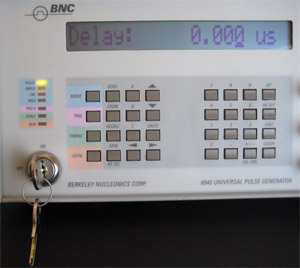

延迟设置

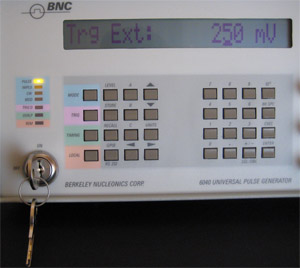

Ext.触发级别设置

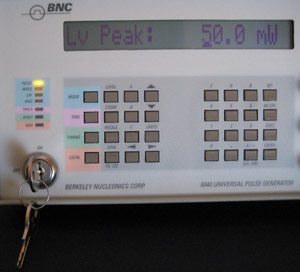

光功率设置
概述
概述
型号6040前面板界面
- 脉冲宽度和延迟设置
- 触发和触发级别设置
- 光功率和脉冲幅度设置

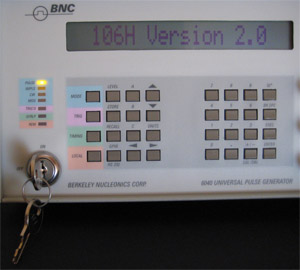

- 通信设置
即使没有任何模块的大型机6040也提供了有效的正输出和负输出。主机及其模块的功能包括单脉冲、双脉冲、脉冲、外部驱动、外部调制和连续波。模块本身决定哪些功能是可用的。有些模块可以以主机的全部重复率进行操作;其他的则限制在更小的数量上。
规范
型号6040大型机
下面列出的是6040大型机的时序和输出特性。然而，模块决定特定的性能限制和特征，如最大脉冲宽度和最大重复率。
| 内部Rep率生成器 | 0.01Hz到100 MHz 准确度：0.01％ |
| 脉冲宽度 | 3 ns至640秒，分辨率为1 ns或5位数， 准确率0.2% 抖动25 ps（典型值） |
| 延迟 | 0纳斯到640秒，分辨率为1纳斯或5位数， 准确率0.2% 抖动25 ps（典型值） |
| 三角了 | 3 ns宽，2V高T.0脉冲成50 Ω。 |
| 脉搏了 | +4V脉冲成50 Ω(典型值) |
| 过渡时间 | 1 ns上升时间 1.5 ns下降时间 |
| 发射极耦合逻辑了 | 一个ECL电平输出为50 Ω。 700ps上升时间(典型值) |
| 外部触发器 | 0到100 MHz， 用户可选择的斜率和阈值设置 50Ω输入阻抗。 |
| 单周期 | 前面板按钮启动单个脉冲周期。 |
| 双脉冲 | 通过每个事件的延迟分开一对相同的宽度脉冲。 |
| 冲动 | 为每个事件提供亚ns脉冲。(光学) |
| 外置驱动器 | 输入波形驱动模块在两个选定电平之间的输出。 |
| 外部调制 | 模拟或数字信号用高带宽调制光模块的输出。(光学) |
| 连续波 | 恒光电平输出。(光学) |
