765型快速上升时间脉冲发生器提供高达800 MHz的脉冲频率和70 ps上升和下降时间。765型具有可编程脉冲幅度和基线偏移量,可编程宽度可降至300皮秒。延时和脉宽分辨率为10ps,抖动< 25ps。手势准备触摸屏GUI允许用户快速设置4个输出通道。传统的按钮和旋转编码器提供了额外的编程简单性。我们在模拟前端也做了重大改进,确保最小的超调和振铃。这只是开始……765型创新的硬件架构提供了先进的脉冲序列,如双脉冲或四脉冲,具有完全独立的定时参数。给我们一个电话,我们很乐意讨论您的要求。
概述
概述
特点及应用
应用程序 |
特性 |
|
|
规范
脉冲周期 | 5ns到8秒 10 p分辨率 4 ps抖动 |
最大脉冲频率 | 800mhz(四频模式) |
精度 | ±2 ppm |
脉冲模式 | 单脉冲,双脉冲,三脉冲,四脉冲 外部宽度 |
脉冲宽度 | 300秒到8秒 10 p分辨率 < 10 ps抖动 0.1% + 30ps精度 |
脉冲延迟 | 0 ps到8秒 10 p分辨率 0.1% + 100ps精度 |
脉冲幅度 | 10 mVpp到5 Vpp 4 mV分辨率从250 mV页到5 v页) 从10mv到1mv的分辨率页250 mv页) |
基线偏移量 | ±2.5 v可调 2号决议 |
渠道 | 2或4个独立频道 |
盛衰时代 | < 70ps (20% - 80%) <95 ps(10%至90%) |
过度 | < 5% |
频道到频道抖动 | < 10 ps |
输出阻抗 | 50Ω |
触发模式 | 单一,连续,突发,门控 |
触发输入阻抗 | 50 Ω或1kΩ用户可选 |
触发器的输入范围 | ±3.5 V (50 Ω输入阻抗) ±10v (1KΩ输入阻抗) < 50mVpp最小可检测振幅 |
触发阈值 | ±8 v 10 mV决议 ±100mv |
最大的触发频率 | 40 MHz |
最小触发脉冲宽度 | 1纳秒 |
触发抖动 | < 30ps(三角输入到三角输出),频率≤15 MHz |
参考时钟输入 | 10 mhz到100 mhz 50 Ω输入阻抗(交流耦合) 正弦波或方波(RT<1 ns,占空比在40% - 60%之间) |
参考时钟输出 | 10MHz或参考时钟输入频率 50 Ω输出阻抗(直流耦合) 方波振幅可调:0V至1.25 V至50 Ω [0V至2.5 V至Hi-Z] |
权力 | 100 - 240v交流±10%,47 - 63 Hz, 120瓦 |
环境 EMC和安全 |
操作: [5°C to +40°C] 5% ~ 80% RH不冷凝 9842英尺(3000米) 存储: EN61010-1(安全) |
硬件和软件 | 英特尔赛扬2GHz或更高 8 GB RAM 120 GB固态硬盘 Windows 10 7英寸触摸液晶 HDMI, VGA, USB, RS-232, LAN端口 |
尺寸(宽x高x深) 重量 |
17.5 x 5.3 x 12.6 " [445 x 135 x 320毫米](3U 19 "机架) 21.7磅[9.7公斤] |
用户界面和脉冲输出

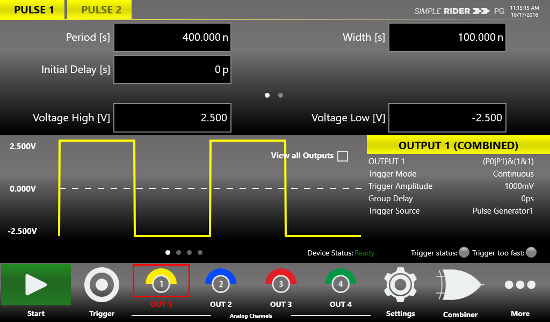

Model 765的用户界面是为触摸而设计的,它已经被开发出来,把现代脉冲和波形发生器的所有功能都放在你的指尖。
所有的仪器控制和参数都可以通过直观的UI来访问,让人想起平板电脑和现代智能手机的简单:工程师和科学家可以通过触摸功能和手势来创建单个或多个脉冲(双、三、四倍脉冲模式)。
用户界面 | |

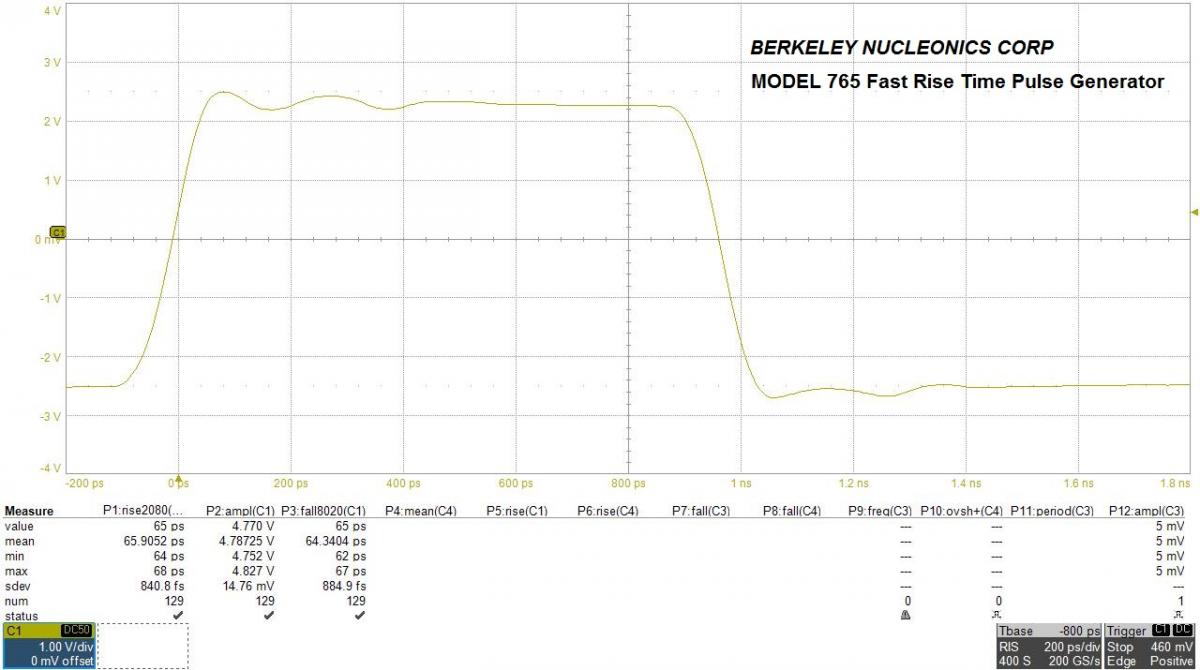

脉冲输出 |
|
> |
