BPAD是一种基于微处理器的单通道分析器(SCA),其包括在紧凑型光电倍增管基座中的前置放大器,放大器和鉴别器。BPAD还包括其自身可编程的高压电源,允许具有与闪烁型辐射检测器一起使用的广泛标准的14针光电倍增管(例如PVC,NAI(TL),LABR,CEBR3等)的操作。
BPAD特别有用作为感兴趣区域中计数率监视器的紧凑系统。检测到的信号作为TTL脉冲输出,使其与大多数工业,环境和实验室计数系统兼容。与传统的SCA相比,BPAD完全由微处理器控制,允许易于设置和“智能”操作模式。BPAD的参数可以通过USB与PC和所提供的配置方便地设置软件。
概述
BPAD是一种先进的微处理器的单通道分析器(SCA),其集成了电荷敏感的前置放大器,可变增益放大器和窗口鉴别器,并在紧凑的14针光电倍增管底座中。BPAD通过感兴趣的能量范围内通过闪烁检测器检测到的每次光电事件的TTL脉冲输出。
BPAD还包括微型,可编程和有效的高压电源,可提供操作与闪烁探测器一起使用的最广泛的光电倍增管所需的功率。输出电压可在0到1500伏的范围内,分辨率为4096步。

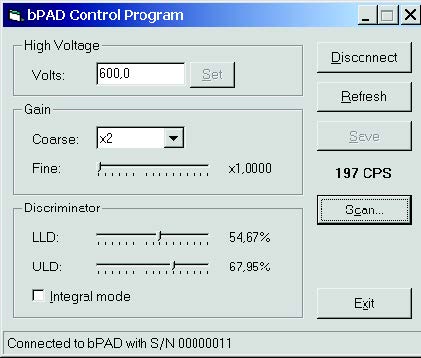

由于设备是微处理器控制的,因此BPAD易于设置。该设备通过其USB接口连接到PC。通过使用提供的软件,可以为任何类型的闪烁检测器配置和微调所有操作设置。设置完成后,所有设置都将保存到设备的非易失性存储器中。

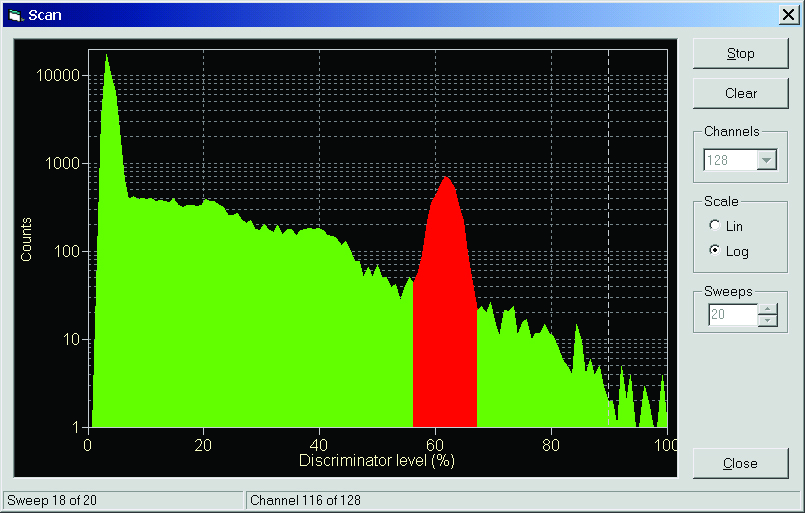

PC软件还具有“伪PHA”采集模式。在此模式下,软件在构建能谱的整个输入范围内滑动单通道窗口。通过使用该频谱,用户可以在视觉上识别感兴趣的能量范围,并立即设置BPAD鉴别器窗口的边界。这代表了与大多数其他SCA一起使用的传统“盲”方法的大大改进。
BPAD有两种操作模式:
- 积分,其中输出计数以获得单个能量阈值水平的信号
- 差异,其中计数用于定义能量窗口(SCA)内的信号
输出脉冲对应于感兴趣的能量窗口中的计数事件。它们是具有2.5微秒的5伏TTL信号。BPAD也可以订购以持续为10微秒的输出脉冲。
BPAD可以通过USB连接或通过6到36伏的外部直流电源供电。三种颜色LED用于状态指示:检测器的红色电压为红色,用于输入计数率(ICR)的黄色,以及用于电源和通信状态的绿色。
BPAD非常紧凑,尺寸为65毫米,直径为71毫米(60毫米,不计数TTL输出连接器),重量小于80克。
选项
BPAD +
BPAD +是BPAD智能单通道分析仪的增强版本。BPAD +增加了额外的模拟脉冲输出,可以连接到外部MCA以进行监控。完全数字化,BPAD +受益于BPAD的相同优势。
BPAD + VR.
BPAD + VR是BPAD +智能单通道分析仪的增强版本。在这种设计中,模拟输出可以被配置为将脉冲信号传送到BPAD +中,或者与区分计数率成比例的可变电压电平。例如,此功能可用于流量计速率仪器或HPLC系统。
BPAD / VR / HPLC
与BPAD + VR相同,但具有用于HPLC应用的多参数设置软件。
设备和数字设置
- 采集模式:积分和差异
- 粗增益:x1,x2,x4,x8(可选:x16,x32,x64,x128)
- 精细增益:X1 ... X2在4096步
- 上层和较低级别判别分辨率:2048步
- 输出:5伏特TTL信号为2.5μsec持续时间。
高压电源
- 嵌入设备组件中的微型HV电源
- 电压:4096步的电压:0至1 500伏特
数据通讯
- USB 2.0,电缆包括在内
- 通过SMA连接器,包括电缆的TTL输出
身体的
- USB连接器:键入Mini B,用于PC通信或电源
- 电源连接器:可插拔接线端子,6到36伏,插头包括
- 功耗:最大1瓦
- 尺寸:高度71毫米,直径56毫米
- 重量:大约80克
指标
- 用于探测器的红色LED高压
- 用于传入计数的黄色LED(ICR)
- 绿色LED为电源和通信状态
其他
- 该设备为Windows PC软件提供用于设置和伪PHA
- 该软件还可以显示定义的SCA区域的CPS值
认证
- 该设备符合CE
